水產養(yǎng)殖防滲工程（如池塘、循環(huán)水系統(tǒng)、尾水處理池）的施工質量直接影響?zhàn)B殖效益和環(huán)境安全。防滲層失效會導致滲水、水質污染或結構塌陷，因此需通過科學檢測確保施工質量達標。以下從檢測內容、方法及驗收標準三方面，提供系統(tǒng)性技術指導。
一、檢測內容：聚焦關鍵環(huán)節(jié)
1、基礎層驗收
平整度檢測：使用2m靠尺檢查基底，允許偏差≤3cm/2m，避免尖銳物（如石塊、樹根）刺穿防滲膜。
壓實度檢測：通過環(huán)刀法或核子密度儀檢測回填土壓實度，要求≥93%（干密度≥1.65g/cm³，黏土基底），防止沉降導致膜體撕裂。
排水坡度：測量池底坡度（建議1%-3%），確保排水順暢，避免膜上積水。

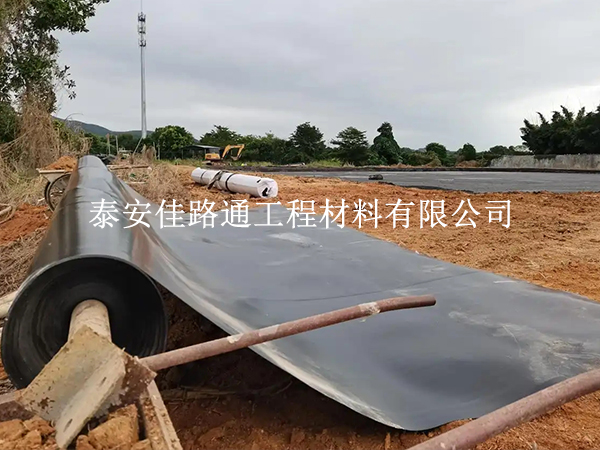

2、防滲膜安裝檢測
膜體完整性：目視檢查膜面無破損、褶皺或厚度不均，穿孔或撕裂需立即修補。
搭接與焊接質量：
搭接寬度：熱熔焊接≥8cm，擠出焊接≥10cm，膠粘搭接≥15cm。
焊縫強度：通過拉伸試驗（焊縫抗拉強度≥母材80%）或剪切試驗（剪切強度≥10N/mm）驗證。
錨固系統(tǒng)：檢查錨固溝深度（≥0.8m）、寬度（≥0.6m）及回填壓實度，膜體固定牢固無松動。
3、配套設施檢測
進排水管密封性：通過閉水試驗（管口加壓0.1MPa，30分鐘無滲漏）檢測管道與膜體連接處。
邊坡防護：確認土工布或砂墊層覆蓋完整（厚度≥10cm），防止膜體紫外線老化或機械損傷。
二、檢測方法：精準高效
1、非破壞性檢測
真空盒檢測：
適用范圍：熱熔焊縫、擠出焊縫及管根密封處。
操作步驟：在焊縫表面涂抹肥皂水，覆蓋真空盒抽真空（負壓≥0.05MPa），觀察30秒無氣泡產生為合格。
電火花檢測：
適用范圍：覆蓋土工布或砂墊層前的膜體完整性檢測。
操作步驟：使用高壓電火花儀（電壓15-30kV）掃描膜面，微小穿孔會引發(fā)電弧放電，靈敏度可達0.1mm。
充氣檢測：
適用范圍：管根包覆、T型接頭等復雜部位。
操作步驟：向焊縫內充氣至0.15MPa，關閉氣閥后觀察壓力表，5分鐘內壓降≤5%為合格。
2、破壞性檢測
焊縫拉伸試驗：
取樣規(guī)則：每500m²焊縫隨機取1組試樣（每組3條，長20cm）。
判定標準：試樣在母材斷裂前焊縫未開裂，且斷裂位置不在焊縫區(qū)。
剪切試驗：
適用場景：膠粘搭接或復合膜層間粘接強度檢測。
判定標準：剪切力≥10N/mm，粘接面無剝離。
3、過程監(jiān)控
焊接參數(shù)記錄：實時記錄焊機溫度、速度、壓力等參數(shù)，確保與試焊驗證值一致。
隱蔽工程驗收：錨固溝回填、管道穿膜等隱蔽工程需拍照留存，并經監(jiān)理簽字確認。
三、驗收標準：量化指標
1、防滲層整體驗收
閉水試驗：
試驗條件：池體注水至設計水位，靜置72小時。
判定標準：水位下降≤1cm/24h，且周邊無滲水痕跡。
滲漏量計算：通過水位變化及池體表面積計算滲漏量（Q≤0.1L/(m²·d)為合格）。
2、分項工程合格率
焊縫一次合格率≥95%，不合格焊縫需切除重焊并二次檢測。
防滲膜體破損修補率≤1%，修補處需通過真空或充氣檢測。
3、文檔歸檔
提交檢測報告（含原始數(shù)據(jù)、照片、試驗曲線）及施工記錄（材料批次、焊接參數(shù)、修補記錄）。
質保期建議≥2年，期間出現(xiàn)質量問題由施工方免費修復。
四、常見問題與應對
1、焊縫虛焊
原因：加熱不足、壓力不均或膜面污染。
處理：切除虛焊段（寬度≥5cm），重新焊接并加強檢測。
2、膜體穿刺
原因：基礎層石塊未清理或施工機械碾壓。
處理：用同材質膜補?。ㄖ睆?ge;穿刺孔5倍）熱熔修補，修補后電火花檢測。
3、錨固失效
原因：錨固溝尺寸不足或回填土未壓實。
處理：返工重做錨固系統(tǒng)，增加錨固長度或采用壓重塊輔助固定。
通過系統(tǒng)性檢測與標準化驗收，可顯著降低水產養(yǎng)殖防滲工程的風險。建議施工方配備專業(yè)檢測設備，培訓技術人員，并與第三方檢測機構合作，確保結果客觀公正。實際工程中需結合項目特點，靈活調整檢測方案，為養(yǎng)殖安全保駕護航。
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場光面土工膜
